از ترسیم فونداسیون تا مدل آماده تحلیل و طراحی در SAFE
پی‌های نواری و رادیه پروژه را در محیط اختصاصی اتوایتبس مدل کنید، مشخصات مصالح و خاک را تعریف کنید و نوارهای طراحی را به‌صورت خودکار بسازید. اختلاف تراز پی و شمع‌ها را نیز در مدل وارد کنید و فایل را برای ادامه تحلیل و طراحی به SAFE بفرستید.
پی نواری و رادیه · نوارهای طراحی خودکار · خروجی SAFE

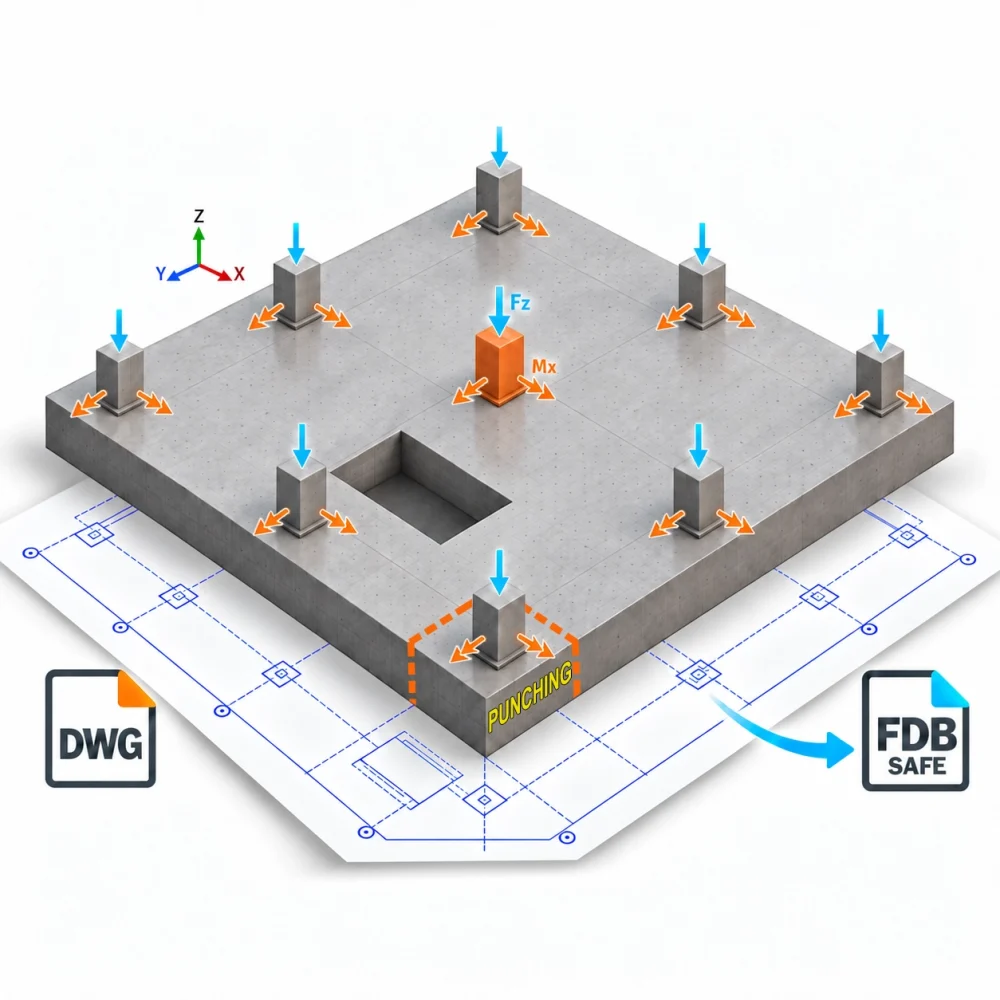

نمای مفهومی فونداسیون رادیه و مسیر ارسال مدل به SAFE
مزیت‌های اصلی
ترسیم و آماده‌سازی سریع‌تر
با ابزارهای ترسیم پی و تولید خودکار نوارهای طراحی، مراحل تکراری آماده‌سازی مدل فونداسیون را کاهش دهید.
مدل‌سازی شرایط واقعی پی
اختلاف تراز در پی پله‌ای و ادغام چند بلوک پی، تفاوت سختی خاک و حضور شمع‌ها را در مدل پروژه لحاظ کنید و مشخصات پی را در یک محیط یکپارچه تعریف کنید.
ادامه کار در SAFE
فایل کامل SAFE آماده تحلیل و طراحی و امکان ارائه به نظام مهندسی ساخته میشود و با همه نرم افزارهای نقشه کشی سازگار می باشد.
ابزارهای اصلی آماده‌سازی مدل فونداسیون
از ترسیم هندسه پی و تعریف مصالح تا مدل‌سازی خاک و شمع، تولید خودکار نوارهای طراحی و آماده‌سازی فایل SAFE، ابزارهای این ماژول مراحل ساخت مدل فونداسیون را در یک محیط کنار هم قرار می‌دهند.
ترسیم پی‌های نواری و رادیه
هندسه فونداسیون را در محیط گرافیکی اتوایتبس شکل دهید و از نقشه پروژه در روند ترسیم استفاده کنید.
ترسیم پی‌های نواری و رادیه
نمایش فایل پس زمینه اتوکد برای سهولت ترسیمات
کار با مدل در محیط دوبعدی و سه‌بعدی
نوارهای طراحی و مشخصات پی
مشخصات مصالح و مقاطع فونداسیون را تعریف کنید و ساخت نوارهای طراحی را به نرم‌افزار بسپارید.
ترسیم خودکار نوارهای طراحی
تعریف انواع متریال
تعریف مقاطع موردنیاز فونداسیون
پی پله ای و تغییر سختی خاک
تغییر تراز فونداسیون و تفاوت مشخصات خاک را در مدل لحاظ کنید.
مدل‌سازی واقعی اختلاف تراز در پی پله‌ای
تعریف انواع خاک
تقسیم‌بندی خودکار پی با سختی‌های متفاوت خاک
شمع و تنش متوسط خاک
شمع‌ها را به مدل اضافه کنید و اثر سختی آن‌ها را در محاسبه تنش متوسط خاک در نظر بگیرید.
ترسیم انواع شمع
محاسبه تنش متوسط خاک زیر پی
لحاظ سختی شمع‌ها در محاسبه تنش متوسط خاک
برش پانچ و لنگر واژگونی
محاسبات مرتبط با برش پانچ و لنگر واژگونی را در کنار مدل فونداسیون به صورت لحظه ای بررسی کنید.
محاسبه برش پانچ فونداسیون
محاسبه لنگر واژگونی
لحاظ وزن و ابعاد دقیق پی در محاسبه لنگر واژگونی
ادغام فایل‌ها و ارسال به SAFE
برای پروژه‌های دارای درز انقطاع، فایل‌های فونداسیون را ادغام کنید و مدل را برای ادامه کار به SAFE بفرستید.
ادغام چند فایل f2k برای سازه‌های دارای درز انقطاع
ارسال مدل فونداسیون به SAFE
ادامه تحلیل و طراحی در محیط SAFE
روند کار با ماژول
مسیر آماده‌سازی فونداسیون در چهار مرحله
۰۱
ترسیم هندسه فونداسیون
فایل اتوکد را برای کمک به ترسیم نمایش دهید و هندسه پی نواری یا رادیه و اختلاف ترازهای آن را شکل دهید.
۰۲
تعریف مصالح، خاک و شمع
متریال و مقاطع پی، مشخصات خاک و شمع‌های موردنیاز پروژه را تعریف کنید.
۰۳
نوارهای طراحی و بررسی مدل
نوارهای طراحی را به‌صورت خودکار بسازید و مشخصات و محاسبات مرتبط با مدل فونداسیون را بررسی کنید.
۰۴
ارسال مدل به SAFE
پس از بازبینی هندسه و ورودی‌ها، مدل فونداسیون را برای ادامه تحلیل و طراحی به SAFE بفرستید.
نمونه‌های مدل‌سازی
نگاهی به مدل فونداسیون و قابلیت‌های آن
تصویر مفهومی برش پانچ و نمونه‌ای از مدل فونداسیون و شمع‌ها را در ادامه می‌بینید.
نمای مفهومی برش پانچ در فونداسیون رادیه
نمونه مدل فونداسیون و شمع‌ها از فایل معرفی نرم‌افزار
پرسش‌های متداول پیش از انتخاب
آیا مدلساز فونداسیون جایگزین SAFE است؟
این ماژول مکمل SAFE است. مدل فونداسیون، مشخصات مصالح و خاک و نوارهای طراحی در اتوایتبس آماده میشوند و سپس مدل برای ادامه تحلیل و طراحی به SAFE ارسال میشود.
این ماژول برای چه نوع فونداسیون‌هایی کاربرد دارد؟
مدلساز فونداسیون برای مدل‌سازی پی‌های نواری و رادیه معرفی شده است. امکان مدل‌سازی اختلاف تراز در پی پله‌ای و ترسیم انواع شمع نیز در این ماژول وجود دارد.
آیا میتوان هنگام ترسیم از نقشه اتوکد استفاده کرد؟
بله. امکان نمایش فایل اتوکد وجود دارد تا از نقشه پروژه برای سهولت ترسیم فونداسیون استفاده کنید.
اختلاف تراز پی و تفاوت سختی خاک چگونه مدل میشوند؟
امکان مدل‌سازی واقعی اختلاف تراز در پی پله‌ای، تعریف انواع خاک و تقسیم‌بندی خودکار پی با سختی‌های متفاوت خاک وجود دارد.
آیا امکان ادغام مدل‌های فونداسیون وجود دارد؟
بله. برای سازه‌های دارای درز انقطاع، امکان ادغام چند فایل f2k در این ماژول پیش‌بینی شده است.
آیا بعدا میتوان محدودیت ماژول یا نوع قفل را ارتقا داد؟
بله هر زمان میتوانید با پرداخت اختلاف هزینه به قیمت روز، ماژول های نرم افزار یا نوع قفل آن را ارتقا دهید.
در صورت انتخاب قفل نرم افزاری تک سیستم، در آینده امکان تغییر سیستم به چه صورت خواهد بود؟
تغییر ویندوز، هارد، رم و ... مشکلی ایجاد نمیکنند ولی برای تغییر مادربورد و یا تعویض کامل سیستم دو راه وجود دارد. یا با پرداخت 20 درصد هزینه نرم افزار، فعالسازی روی سیستم جدید صورت میگیرد (سیستم قبل غیر فعال نمی شود ولی امکان آپدیت نخواهد بود) و یا با پرداخت اختلاف هزینه، قفل سخت افزاری قابل استفاده در همه سیستم ها تهیه میگردد.
آموزش و پشتیبانی به چه صورت است؟
فیلم های آموزشی برای امکانات نرم افزار تهیه شده و در دسترس قرار میگیرند، بعلاوه امکان پشتیبانی و پاسخگویی تقریبا شبانه روزی در اپلیکیشن های بله و تلگرام
آیا آپدیت ها شامل هزینه میشوند؟
پس از خرید و فعالسازی، تا یک سال همه آپدیت ها قابل استفاده خواهند بود و پس از یک سال هم نرم افزار غیر فعال نمی شود، اما برای نصب آپدیت های جدیدتر نیاز به پرداخت هزینه سالانه می باشد.
برای پروژه بعدی آماده شوید
مدل‌سازی فونداسیون را در یک مسیر پیوسته انجام دهید
برای بررسی تناسب امکانات مدلساز فونداسیون با پروژه‌های خود، مشاوره فنی بگیرید یا آموزش‌های اتوایتبس را ببینید.
